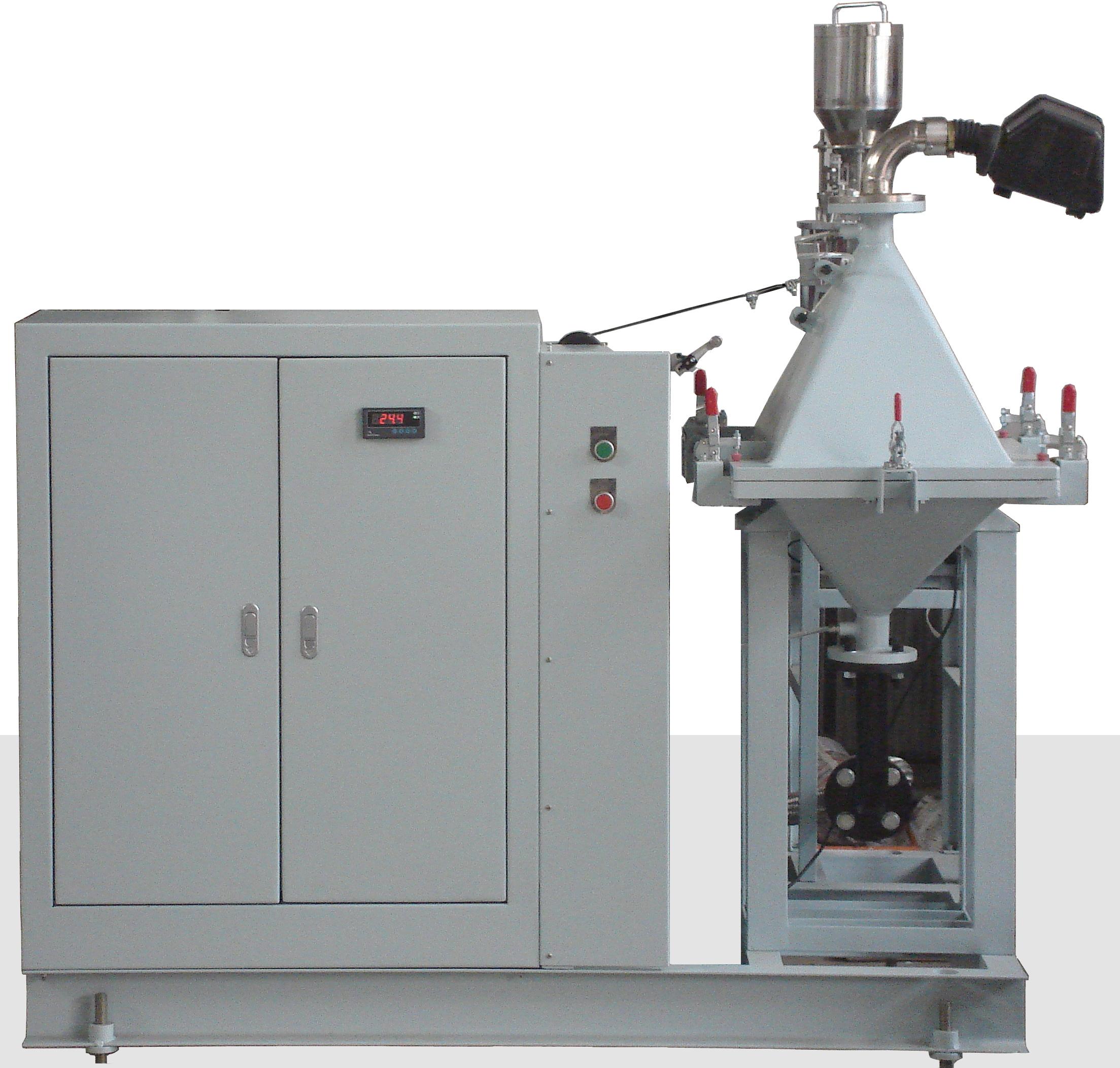

空气滤清器性能试验台

产品介绍

l  概要 ：
    试验台采用了计算机控制系统及组态控制软件，具有较高的自动化水平，是目前国内同类型产品中功能较齐全、技术较先进、自动化水平较高的产品。该试验台是一台计算机控制的模拟试验系统，主要是在不使用发动机的情况下对空气滤清器进行性能模拟试验。本产品是空气滤清器设计单位开发新产品进行研究、测试及验证的必备的试验设备，也是空气滤清器生产厂家产品综合检测和发动机生产厂家空气滤清器入厂检验的必备设备。

l  试验台的构成：
   1.控制台部分：
     该部分是整个试验装置的控制中心，主要由计算机、打印机、程序控制器、调节仪、显示仪表、净化电源等组成。
   2.给粉机构部分：
     该部分是我由我公司生产的微量给粉机和压缩空气粉尘输送装置构成，由它提供模拟试验中所需要的粉尘，并控制粉尘浓度。
   3.试验台部分：
     该部分是由绝对粉尘滤清部分、空气流量给定计量装置和调节阀等组成。计算机和调节仪自动控制调节空气流量给定计量装置达到要求的空气流量。绝对粉尘滤清部分是由上盖、绝对滤材、支撑网架和底座等组成。它主要是将穿过空气滤清器的粉尘截留住，同时不影响空气流通。在试验结束时通过称量绝对滤材的增量计算出空气滤清器的参数。

l  试验台功能：
   1.试验功能：
     本试验台有四种试验内容。（具体方法按用户所执行的标准要求）
     I.  阻力测试。
     II. 原始滤清效率试验。
     III.全寿命滤清效率试验。
     IV. 变空气流量的滤清效率试验。
   2.控制及动作功能
     I. 自动选择组合音速喷嘴，达到规定的空气流量数值。
     II. 自动调节喷嘴前压，达到并稳定在要求的压力范围内，保证空气流量及其精度。
     III.试验前按要求调试好给粉量，试验开始和结束时能自动给粉和自动停止给粉，给粉机的高度可按要求手动调整。
     IV.当出现异常情况时，红色报警灯将闪烁报警，蜂鸣器发出报警声响，同时自动停止正在进行的试验。试验中根据需要可随时按“停止”按钮，停止试验。
   3.检测数据处理功能：
     I. 试验前通过键盘输入有关数据，如：空气流量、大气压力、室温、加灰量等，并在LCD显示屏上显示。
     II.试验中有关数据均在显示屏上显示，根据试验要求每种试验中的若干测试点都是自动按顺序进行，试验完成后将自动停止试验，测试后的数据经计算机处理后，可存储也可以通过打印机输出，并可绘制阻力曲线。

l  性能说明：

1．空气流量范围: 空气流量范围为0.3-6.4Nm3/min

2．空气流量精度：±2%F.S

3．给粉机的给粉量在0.05-20cc/min范围内可调。

l  对用户的要求:

1.  电源：AC220V、50Hz、10KVA （不包括外网部分）

2.  压缩空气：压缩空气压力在0.4—0.8MPa，流量大于500L/min以上，并要求压缩空气干燥、洁净。

3.  真空泵:根据试验装置最大流量情况按能力曲线要求选择真空泵。

4.  用户可自备烘箱、电子天平等辅助设备。

       注：该试验台可根据用户要求，提供无计算机系统的手动型试验台，人工记录数据。
