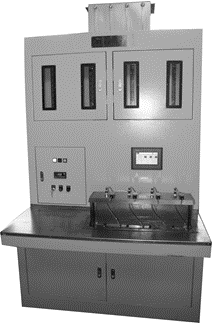

量孔流量测试台

产品介绍

l  概述：

该测试台是专门为控制量孔质量而设计制造的。是采用定容积计时法测量量孔流量的测试设备。它使用了较高精度的油耗仪传感器来设定测量容积,并通过计时器对量孔流出设定容积内的燃油所需时间进行测量,进而计算出量孔的流量。这种方式对各种微小量孔均可达到较高的测试精度，尤其重复精度极高。由于本测试台在同一工位具有极高的重复精度，故采用与标准量孔比对的测量方式，来控制各种量孔的质量，保证量孔产品的一致性。测试台设置了四个工位,可同时对四个量孔进行测量,充分利用了测试时间,并且也由于整个测试过程只使用一个测试开关来控制,简化了操作过程,也节省了测试时间,所以不但使测试台具有了较高的测试速度,而且也具有了较高的测试效率.此测试台也可测量化油器各种油路的流量。

l  主要测试性能:
   1．测量范围：
     (1)测量Ф0.1-Ф4mm的量孔流量
     (2)计量器的量程分为六档：5mL，10mL，15mL，25mL，50mL，100mL
     (3)计时范围及精度：0～99.99秒 精度为：±0.01秒
   2．容积式油耗传感器测量精度：0.5级
   3．测试台设置四个相同工位，可分别进行测量。

l  元器件配置:
   1．设备的进口件配置如下：可编程序控制器一套，触摸屏控制器1台
   2．主要国产部件配置如下：
     (1)容积式油耗传感器四套或二套
     (2)输油泵一台
     (3)计时器四台
   3．夹具一套。

l  使用条件：
      电源：AC220V 50Hz 2KVA
