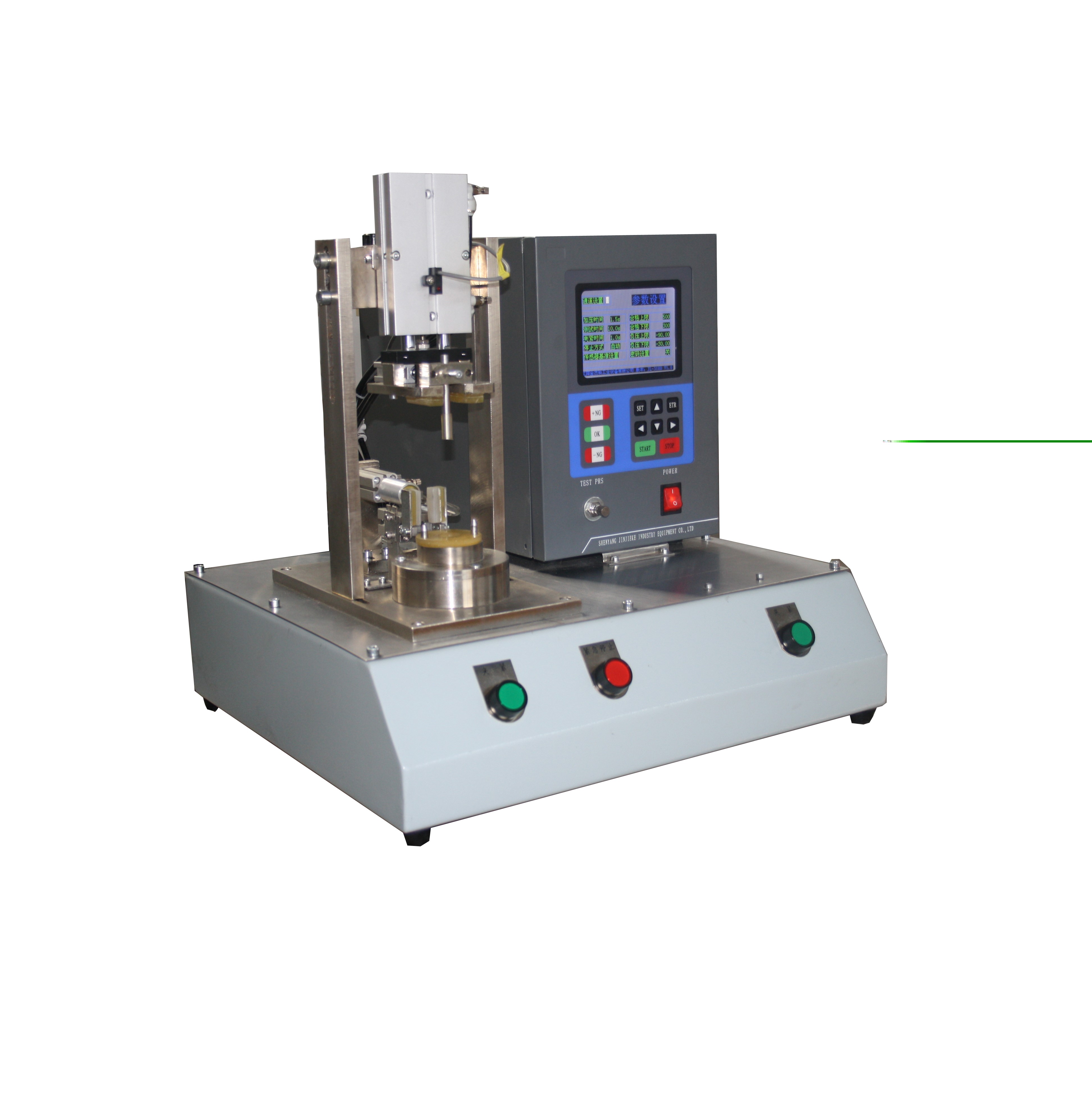

密封品气密性测漏仪

l 仪器用途

是检查无空气导入孔的密封品气密性的仪器，非常适合防水检查，如需要IP标准和防水保护等级的部件和成品。如继电器、晶体发射器、图

像传感器、耳机等相对较小的电子元件到手机、通信设备、整流器等大型工件。可以检测从大泄漏到小泄漏，即使是很小的工件也可以检查

l 对测试品的要求

ü 需要工装

ü 被测件需要一定程度的内部空间体积

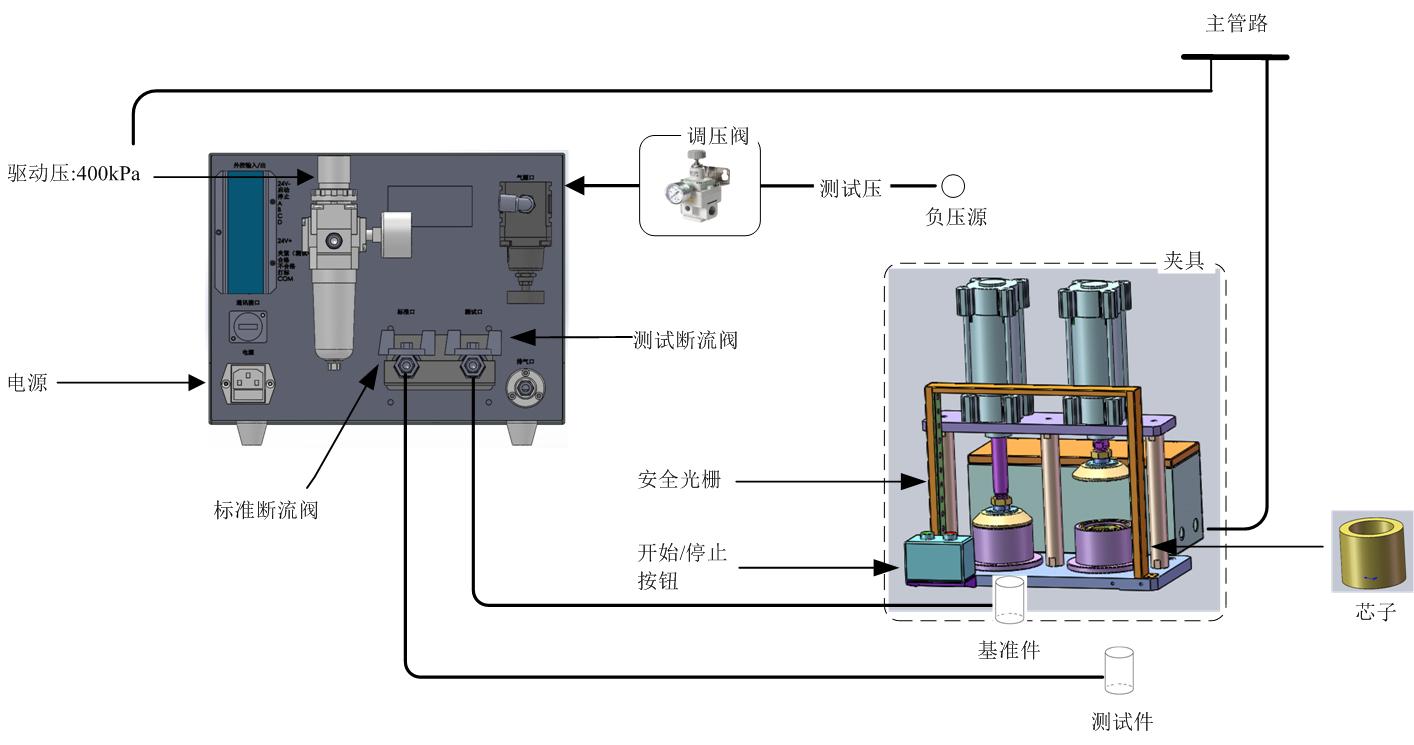

l 密封品测试仪器原理

具有防水功能的产品由于密封结构，没有压力口。所以需要将工件放入密闭腔体中，然后对腔体加压。

如果发生泄漏，腔体内部压力将降低，从而检测泄漏。但是，如果工件存在大泄漏，则压力在加压的同

时会填充到工件内部，无法正确测量

在密封品泄漏测试中，大泄漏测量是关键点。需要能够测量大泄漏和小泄漏。小泄漏是将工件密封在密闭

腔体内，测量密闭腔体内压力泄漏到工件中引起的微小压降。大泄漏测量是将密闭腔体内空气分压到扩展

容积罐中，测量由此产生的差压

l 特点和功能

内置高灵敏度、高耐压差压传感器和无热影响的气动阀

采用7英寸触摸屏式彩色液晶屏，屏幕上的图标显示直观易懂，设置和显示采用中文显示，降低了仪器的操作难度，任何人都可以立即使用

可以测试产品的大泄漏和微小泄漏

规格

技术规格
差压	传感器范围	±3000Pa (标准)
	精度保证范围	±3000Pa (标准)
	最小显示值	1Pa或0.001 mL/min
	精度	±0.1% FS
	泄漏量单位	Pa或mL/min
	传感器耐压	5MPa
压力	选择单位	kPa		mbar		psi
	最小显示值	0.01		0.01		0.01
	精度	±1% FS
通道数	10组
时间设定范围	0~999.9s
电源	AC220V±10%，50Hz
测试压源	洁净的压缩空气，高于测试压力0.1MPa以上
驱动压源	洁净的压缩空气，通过仪器上的驱动压用调压阀设定，设定范围（0.4~0.6）MPa
环境温度	5~40℃		环境湿度		80%RH以下
本机重量	约15kg		功耗		45W
